ترانزیستور یکی از بنیادی‌ترین قطعات الکترونیکی است که انقلابی در صنعت الکترونیک ایجاد کرده است. این قطعه کوچک اما قدرتمند، پایه و اساس اکثر دستگاه‌های مدرن، از گوشی‌های هوشمند گرفته تا رایانه‌ها، خودروهای برقی و تجهیزات مخابراتی را تشکیل می‌دهد. ترانزیستورها با قابلیت کنترل و تقویت جریان الکتریکی، نقش مهمی در مدارهای آنالوگ و دیجیتال دارند و بدون آن‌ها، دنیای فناوری امروزی شکل نمی‌گرفت.
در این مقاله، با نگاهی جامع به ترانزیستور و انواع آن، نحوه عملکرد و کاربردهای گسترده‌اش در صنایع مختلف را بررسی خواهیم کرد. همچنین، راهنمایی‌هایی ارائه می‌دهیم که به شما کمک می‌کند تا بسته به نیازهای خود، بهترین نوع ترانزیستور را انتخاب کنید.
ترانزیستور چیست و چه نقشی در مدارهای الکترونیکی دارد؟
ترانزیستور یک قطعه نیمه‌هادی است که از آن برای تقویت سیگنال، قطع و وصل جریان و پردازش داده‌ها استفاده می‌شود. این قطعه از سه لایه نیمه‌هادی تشکیل شده که با ایجاد تغییرات در میزان ولتاژ ورودی، عبور جریان از دو سر دیگر را کنترل می‌کند.
ترانزیستورها جایگزین لامپ‌های خلأ قدیمی شده‌اند و به دلیل اندازه کوچک، مصرف انرژی کمتر، سرعت بیشتر و هزینه پایین‌تر، امروزه در تمامی مدارهای الکترونیکی از آن‌ها استفاده می‌شود.
انواع ترانزیستور و نحوه عملکرد آن‌ها
ترانزیستورها به دو دسته اصلی تقسیم می‌شوند:
- ترانزیستورهای اتصال دوقطبی (BJT)
- ترانزیستورهای اثر میدان (FET)
هر یک از این دو دسته نیز شامل زیرمجموعه‌های متنوعی هستند که در کاربردهای مختلف به کار می‌روند.

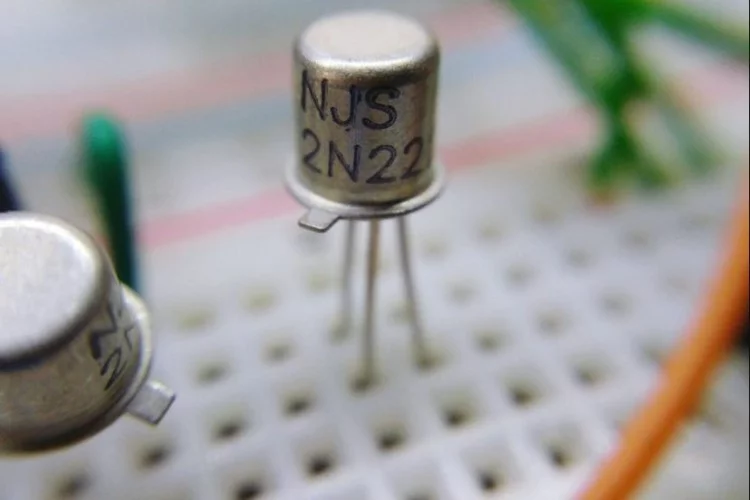

ترانزیستورهای اتصال دوقطبی (BJT)
ترانزیستورهای اتصال دوقطبی یا Bipolar Junction Transistor (BJT) از سه پایه امیتر (Emitter)، بیس (Base) و کلکتور (Collector) تشکیل شده‌اند.
عملکرد ترانزیستور BJT
در این نوع ترانزیستور، جریان کوچکی که به پایه بیس اعمال می‌شود، باعث کنترل جریان بزرگ‌تر بین امیتر و کلکتور خواهد شد. به‌عبارت‌دیگر، ترانزیستورهای BJT برای تقویت جریان ایده‌آل هستند.
ویژگی‌ها و کاربردهای ترانزیستور BJT
- تقویت‌کننده‌های سیگنال آنالوگ
- مدارهای صوتی و رادیویی
- سوئیچینگ در مدارهای دیجیتال
اگر قصد خرید ترانزیستور BJT را دارید، بهتر است قبل از انتخاب، نوع کاربرد مدنظر خود را بررسی کنید.
ترانزیستورهای اثر میدان (FET)
این نوع از ترانزیستورها بر اساس میدان الکتریکی کار می‌کنند و برای کنترل ولتاژ مناسب‌تر هستند.
انواع ترانزیستورهای FET
- JFET (Junction Field Effect Transistor): در مدارهای آنالوگ استفاده می‌شود.
- MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor): در مدارهای دیجیتال و توان بالا به کار می‌رود.
ویژگی‌ها و کاربردهای ترانزیستورهای FET
- امپدانس ورودی بالا
- مصرف توان کمتر نسبت به BJT
- استفاده در تقویت‌کننده‌های فرکانس بالا
برای بررسی قیمت ترانزیستور ماسفت، می‌توانید از طریق لینک درج شده به فروشگاه جم ترونیک مراجعه کنید.
مقایسه بین ترانزیستورهای BJT و FET
برای درک بهتر تفاوت این دو نوع ترانزیستور، جدول زیر را بررسی کنید:
| ویژگی‌ها | BJT | FET |
|---|---|---|
| نوع کنترل | کنترل جریان | کنترل ولتاژ |
| مصرف توان | بیشتر | کمتر |
| سرعت سوئیچینگ | پایین‌تر | بالاتر |
| امپدانس ورودی | پایین | بالا |
| کاربردها | تقویت سیگنال آنالوگ، صوتی | مدارهای دیجیتال، سوئیچینگ |
چگونه ترانزیستور مناسب را انتخاب کنیم؟
انتخاب ترانزیستور مناسب بستگی به چند عامل مهم دارد:
- نوع مدار: اگر در حال طراحی یک مدار صوتی هستید، BJT مناسب‌تر است، درحالی‌که برای مدارهای دیجیتال و توان بالا، FET گزینه بهتری خواهد بود.
- جریان و ولتاژ موردنیاز: مشخصات ترانزیستور باید با مقدار ولتاژ و جریان مدار مطابقت داشته باشد.
- فرکانس کاری: در مدارهای فرکانس بالا، MOSFET عملکرد بهتری دارد.
- دمای محیط: برخی ترانزیستورها در دماهای بالا عملکرد بهتری دارند.
برای خرید انواع ترانزیستور، بررسی مشخصات فنی و تطابق آن با نیازهای پروژه ضروری است.
کاربردهای ترانزیستور در دنیای امروز
ترانزیستورها تقریباً در تمامی دستگاه‌های الکترونیکی مدرن به کار می‌روند. برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
1. کامپیوترها و پردازنده‌ها
هر پردازنده کامپیوتری شامل میلیاردها ترانزیستور است که وظیفه پردازش داده‌ها را بر عهده دارند.
2. سیستم‌های مخابراتی
در تلفن‌های همراه، مودم‌ها و تجهیزات شبکه برای پردازش و تقویت سیگنال‌های مخابراتی استفاده می‌شود.
3. تجهیزات پزشکی
در دستگاه‌های تصویربرداری و مانیتورینگ پزشکی برای پردازش داده‌های الکتریکی بدن به کار می‌روند.
4. مدارهای صوتی و تصویری
ترانزیستورها در تقویت صدا، تصویر و پردازش سیگنال‌های آنالوگ و دیجیتال کاربرد گسترده‌ای دارند.
مزایا و معایب ترانزیستورها
در این بخش به طور کامل مزایا و معایب ترانزیستورها را خدمتتان شرح داده‌ایم:
مزایای ترانزیستور
- اندازه کوچک و مناسب برای مدارهای مینیاتوری
- مصرف انرژی کم در مقایسه با لامپ‌های خلأ
- سرعت بالا و قابلیت پردازش سریع اطلاعات
معایب ترانزیستور
- حساسیت بالا به گرما
- نیاز به طراحی دقیق مدار برای عملکرد بهینه
- امکان آسیب‌دیدگی در اثر نوسانات ولتاژ
جمع‌بندی
ترانزیستور یکی از اساسی‌ترین و پرکاربردترین اجزای مدارهای الکترونیکی مدرن است که نقش مهمی در کنترل جریان، تقویت سیگنال، سوئیچینگ و پردازش داده‌ها ایفا می‌کند. از گوشی‌های هوشمند گرفته تا کامپیوترها، خودروهای الکتریکی و حتی تجهیزات پزشکی، همه به نوعی از ترانزیستورها بهره می‌برند. با پیشرفت فناوری، ترانزیستورها در ابعاد کوچک‌تر و با بازدهی بیشتر طراحی می‌شوند. امروزه، در پردازنده‌های مدرن، میلیاردها ترانزیستور در یک تراشه کوچک جای می‌گیرند که این امر نشان‌دهنده اهمیت این قطعه در دنیای امروز است.
انتخاب ترانزیستور مناسب، بستگی به نوع پروژه، میزان توان مصرفی، فرکانس کاری و نیازهای مدار دارد. برای مدارهای پردازشی و دیجیتال، MOSFETها بهترین گزینه هستند، درحالی‌که برای کاربردهای صوتی و تقویت سیگنال، BJTها عملکرد بهتری دارند. همچنین، فاکتورهایی مانند ولتاژ کاری، جریان عبوری، میزان حساسیت به دما و پاسخ‌دهی فرکانسی ازجمله مواردی هستند که هنگام خرید باید به آن‌ها توجه کرد. درنهایت، اگر قصد خرید هر نوع ترانزیستور را دارید، بهتر است ابتدا نیازهای خود را مشخص کرده و سپس بر اساس مشخصات فنی و کاربرد مورد نظر، گزینه مناسب را انتخاب کنید. شناخت دقیق این قطعه و نحوه عملکرد آن می‌تواند تأثیر زیادی بر کارایی مدارهای الکترونیکی شما داشته باشد.
