انواع لوله های برق، راهنمای کامل انتخاب بهترین لوله برای ساختمان

لوله های برق یا کاندوئیت ها (Conduits) مجراهایی هستند که وظیفه محافظت از این رساناهای الکتریکی را بر عهده دارند. انتخاب نوع مناسب این لوله ها بر اساس شرایط محیطی، بودجه پروژه و استانداردهای نظام مهندسی، چالشی است که نیاز به شناخت دقیق متریال ها و ویژگی های فنی آن ها دارد.

در این راهنمای جامع، انواع لوله های برق ، مزایا، معایب و کاربردهای هر کدام بررسی می شود.

لوله برق چیست و چرا استفاده از آن الزامی است؟

لوله برق مسیری ایمن برای عبور سیم ها فراهم می کند. این پوشش خارجی مانع از تماس مستقیم رطوبت، گرد و غبار، مواد خورنده و فشار مکانیکی با عایق سیم می شود. علاوه بر حفاظت فیزیکی، استفاده از لوله برق امکان تعویض، تعمیر یا گسترش سیم کشی را در آینده بدون نیاز به تخریب دیوارها فراهم می سازد. تفکیک ایمنی مدارها و جلوگیری از انتشار نویزهای الکترومغناطیسی (در انواع فلزی) از دیگر دلایل استفاده از این تجهیزات است.

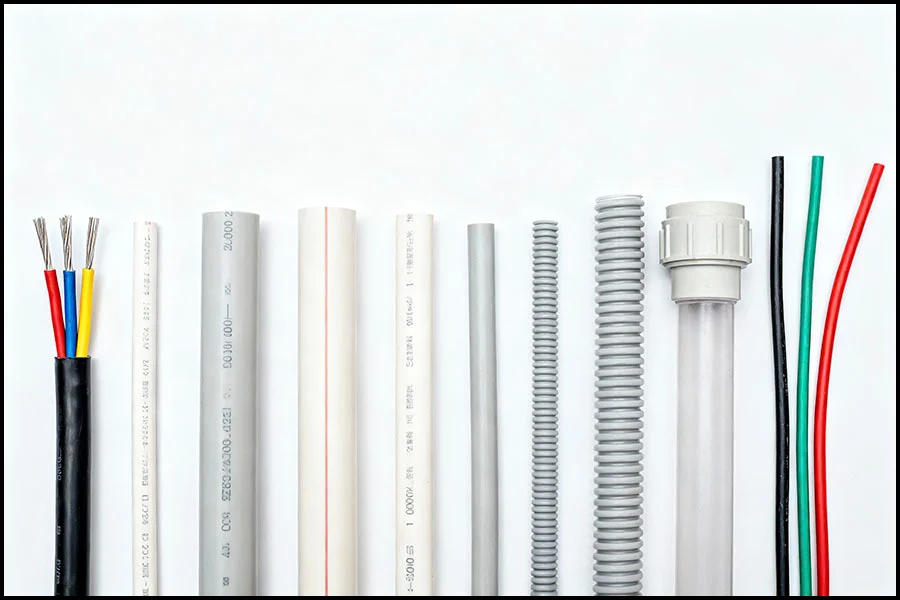

انواع لوله های برق

لوله های برق بر اساس جنس بدنه و نوع انعطاف پذیری به دسته های مختلفی تقسیم می شوند. شناخت این دسته بندی به انتخاب صحیح نوع لوله برق کمک می کند. انواع لوله برق ها عبارتند از:

لوله برق فلزی

لوله های فلزی برق به دلیل مقاومت مکانیکی بسیار بالا، در محیط های صنعتی و مکان هایی که احتمال ضربه فیزیکی زیاد است، کاربرد دارند. این لوله ها خود به چند زیرمجموعه تقسیم می شوند:

• لوله فولادی گالوانیزه گرم : این لوله ها پس از تولید، در وان مذاب روی (Zinc) غوطه ور می شوند. پوشش ضخیم روی باعث می شود تا این لوله ها در برابر زنگ زدگی و خوردگی در محیط های مرطوب و اسیدی بسیار مقاوم باشند. کاربرد اصلی آن ها در محیط های بیرونی (Outdoor) و فضاهای مرطوب است.
• لوله فولادی گالوانیزه سرد : در این روش، پوشش گالوانیزه به روش الکترولیز بر روی لوله قرار می گیرد و ضخامت کمتری نسبت به نوع گرم دارد. این لوله ها برای مصارف داخلی (Indoor) و محیط های سرپوشیده با رطوبت کم مناسب هستند.
• لوله فولادی مشکی : این لوله ها فاقد پوشش گالوانیزه بوده و تنها با رنگ مقاوم پوشش داده می شوند. مقاومت آن ها در برابر زنگ زدگی پایین است و بیشتر در بتن ریزی های خشک استفاده می شوند.

مزایای لوله های فلزی:

• مقاومت مکانیکی فوق العاده در برابر ضربه و فشار
• ایمنی بالا در برابر جویده شدن توسط جانوران موذی
• جلوگیری از انتشار آتش
• طول عمر بالا در صورت گالوانیزه بودن صحیح

معایب لوله های فلزی:

• وزن سنگین و حمل و نقل دشوار
• هزینه بالای خرید و نصب
• نیاز به تجهیزات خاص برای خم کاری و رزوه کردن (حدیده کاری)
• رسانا بودن (در صورت لخت شدن سیم، خطر برق گرفتگی وجود دارد و نیاز به سیستم زمین یا ارتینگ دقیق است)

لوله های برق غیر فلزی

لوله های پلیمری به دلیل وزن سبک، عایق بودن و قیمت مناسب، سهم بزرگی از بازار ساختمان سازی را به خود اختصاص داده اند.

لوله  برق پی وی سی (PVC)

پلی وینیل کلراید سخت، ماده ای است که در ساخت این لوله ها استفاده می شود. لوله های PVC مقاومت خوبی در برابر خوردگی مواد شیمیایی دارند و زنگ نمی زنند. اما یکی از معایب اصلی PVC معمولی، شکنندگی آن در برابر ضربات شدید و سرما، و همچنین انتشار گازهای سمی و شعله ور شدن در هنگام آتش سوزی است.

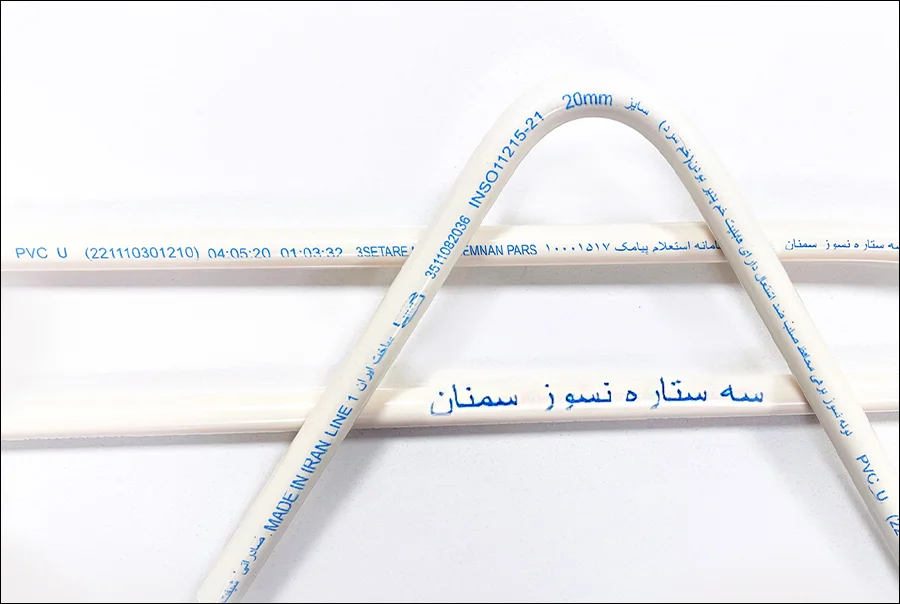

لوله برق یوپی وی سی (UPVC) – لوله خم سرد و نسوز

نسل پیشرفته تر لوله های پلیمری، لوله های UPVC (Unplasticized Polyvinyl Chloride) هستند. در فرایند تولید این لوله ها، مواد نرم کننده حذف شده و افزودنی های خاصی برای ایجاد خاصیت نسوز بودن و نشکن بودن اضافه می شود.

ویژگی بارز لوله برق UPVC استاندارد ، قابلیت خم سرد است. به این معنا که می توان بدون نیاز به حرارت و تنها با استفاده از فنر مخصوص، لوله را در زوایای مختلف خم کرد بدون اینکه دچار شکستگی شود. برخی از ویژگی های این نوع لوله در زیر آورده شده است:

• به محض دور شدن منبع آتش، خودبه خود خاموش می شود.
• عدم انتشار گازهای سمی کشنده در هنگام حریق.
• مقاومت بالا در برابر ضربه و فشار بتن.
• عایق کامل الکتریکی.
• نصب بسیار سریع به دلیل قابلیت خم سرد.

یکی از نکات حیاتی در تامین امنیت ساختمان، اطمینان از اصالت و کیفیت لوله های نسوز است. بازار پر از لوله هایی است که با نام نسوز فروخته می شوند اما در عمل قابل اشتعال هستند. برای تهیه لوله های استاندارد و دارای تاییدیه نظام مهندسی، مراجعه به تولیدکنندگان معتبر ضروری است. شرکت سه ستاره نسوز سمنان پارس یکی از پیشگامان تولید لوله های برق نسوز UPVC در ایران است. محصولات این شرکت با تکنولوژی روز دنیا تولید شده و ویژگی هایی مانند قابلیت خم سرد واقعی و مقاومت بالا در برابر حریق را تضمین می کنند. برای مشاهده کاتالوگ محصولات و بررسی مشخصات فنی می توانید به وب سایت این مجموعه به آدرس https://semnan3star.com مراجعه کنید.

لوله پلی اتیلن (Polyethylene)

این لوله ها انعطاف پذیری و استحکام کششی خوبی دارند. لوله های پلی اتیلن بیشتر برای عبور کابل ها در زیر زمین، فضاهای سبز و فواصل بین ساختمان ها استفاده می شوند. این لوله ها در برابر اشعه UV خورشید (در صورت داشتن مواد پایدار کننده) مقاوم هستند اما خاصیت نسوز بودن لوله های UPVC را ندارند و نباید در فضاهای داخلی سقف کاذب یا دیوار که خطر گسترش آتش وجود دارد، استفاده شوند.

لوله پلی آمید

این لوله ها که در بازار به نام لوله پلیکا یا لوله های درجه دو نیز شناخته می شوند، ارزان ترین نوع لوله برق هستند. جنس آن ها نرم است و به راحتی با شعله فندک می سوزند. طبق مبحث 13 مقررات ملی ساختمان، استفاده از لوله هایی که در برابر آتش مقاوم نیستند (مانند پلی آمید) در بسیاری از بخش های ساختمان ممنوع است، زیرا مانند فتیله عمل کرده و آتش را به سرعت در طبقات گسترش می دهند.

لوله های خرطومی

زمانی که مسیر عبور سیم دارای پیچ وخم های فراوان است و امکان استفاده از لوله صلب وجود ندارد، از لوله خرطومی استفاده می شود. لوله های برق خرطومی نیز انواع مختلفی دارند که در ادامه آنها را معرفی میکنیم:

• خرطومی ساده: پلاستیکی و معمولاً غیر نسوز. برای انشعابات کوتاه و روکار استفاده می شود. مقاومت مکانیکی پایینی دارد.
• خرطومی نسوز (UPVC): همانند لوله های صلب UPVC، در برابر آتش مقاوم است و برای داخل دیوار و سقف کاذب مناسب است.
• خرطومی فلزی (فلکسی): دارای روکش فلزی مارپیچ است. نوع روکش دار آن (با روکش PVC) برای محیط های بیرونی و اتصال کابل به موتور آلات صنعتی جهت دفع لرزش استفاده می شود.

جدول مقایسه انواع لوله های برق

برای تصمیم گیری بهتر، ویژگی های لوله های پرکاربرد در جدول زیر مقایسه شده اند:

نکات ضروری و مهم در انتخاب سایز لوله برق

انتخاب قطر مناسب لوله (سایزینگ) بر اساس تعداد سیم ها و سطح مقطع آن ها انجام می شود. طبق استاندارد، مجموع سطح مقطع سیم های عبوری (با احتساب عایق) نباید بیش از 40 درصد فضای داخلی لوله را اشغال کند. این فضا برای تبادل حرارتی سیم ها و سهولت در عبور دادن آن ها ضروری است.

سایزهای استاندارد لوله برق (میلی متر و معادل اینچی):

• سایز 20 میلی متر (معادل 13.5 PG): پرکاربردترین سایز برای سیم کشی روشنایی و پریزهای معمولی.
• سایز 25 میلی متر (معادل 16 PG): برای مسیرهای اصلی (Main) و عبور کابل های ضخیم تر مثل کابل کولر گازی.
• سایز 32 میلی متر (معادل 21 PG): برای کابل های ورودی واحدها و رایزرها.
• سایز 40 و 50 میلی متر: برای کابل های اصلی کنتور و مصارف صنعتی.

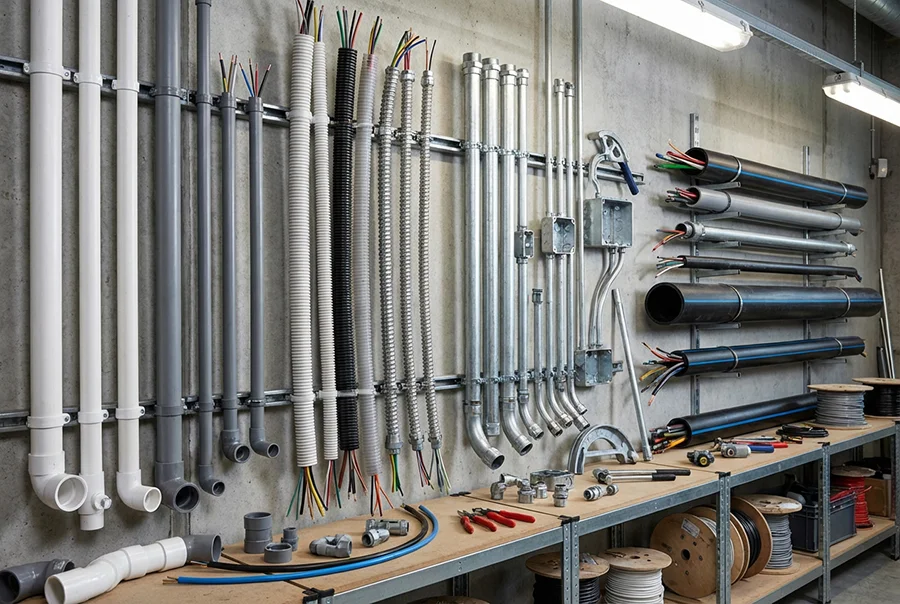

اشتباهات رایج در خرید و نصب لوله برق

رعایت نکردن برخی نکات ساده می تواند کل سیستم برق ساختمان را با مشکل مواجه کند:

• استفاده از لوله آب به جای لوله برق: لوله های آب ضخامت و ویژگی های متفاوتی دارند و نباید جایگزین لوله برق شوند.
• عدم رعایت فاصله با سایر تاسیسات: لوله های برق باید حداقل فاصله استاندارد (معمولاً 15 تا 30 سانتی متر) را از لوله های گاز و آب گرم داشته باشند.
• پر کردن بیش از حد لوله: فشار دادن تعداد زیادی سیم در یک لوله باعث گرم شدن بیش از حد سیم ها (اثر پوستی و مجاورتی) و خطر آتش سوزی می شود.
• خرید لوله غیر نسوز برای صرفه جویی: تفاوت قیمت لوله پلی آمید با UPVC نسوز در کل هزینه ساختمان بسیار ناچیز است، اما تفاوت ایمنی آن ها زمین تا آسمان است. خرید لوله های مطمئن از برندهایی نظیر سه ستاره سمنان، نوعی بیمه کردن ساختمان در برابر حریق ناشی از اتصالات برقی است.

سخن آخر

انتخاب لوله برق مناسب، تصمیمی فنی است که بر دوام و ایمنی ساختمان اثر مستقیم دارد. اگرچه لوله های فلزی بالاترین مقاومت را دارند، اما دشواری اجرا و قیمت بالا، کاربرد آن ها را محدود کرده است. در مقابل، لوله های UPVC خم سرد و نسوز، تعادلی عالی بین ایمنی، قیمت و سهولت اجرا برقرار کرده اند. این لوله ها با خاصیت خود خاموش شوندگی، گزینه ای ایده آل برای ساختمان های مسکونی، تجاری و اداری محسوب می شوند.

هنگام خرید، حتماً به نشان استاندارد، نام تولیدکننده و نتایج تست های کیفیت توجه کنید. استفاده از محصولات معتبر و شناخته شده، تضمین کننده آرامش ساکنین و تاییدیه ناظرین پروژه خواهد بود. فراموش نکنید که سیستم برق ساختمان، شریان حیاتی انرژی است و کیفیت مجراهای عبور آن، ضامن عملکرد صحیح این شریان خواهد بود.
